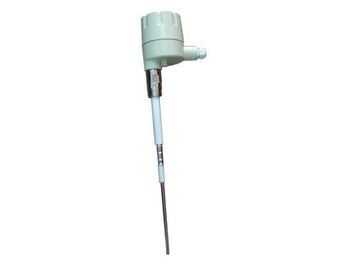

Wysoka temperatura Poziom Magnetic Wskaźniki Radio Frequency Level Controller

Wysoka temperatura Poziom Magnetic Wskaźniki Radio Frequency Level Controller

● Zasada działania
Opiera się na zasadzie przewodnictwa, sonda i ściana zbiornika będą stanowić dwoma biegunami, powietrze i izolowany elementem się medium w tej sytuacji. Gdy poziom materiału wzrostu sondy pożywkę powietrza będzie zastąpiony przez materiał, a więc stała dielektryczna będzie zmieniona. Ponieważ stała dielektryczna materiału jest większa niż powietrza (= 1), co spowoduje zmianę przewodności i impedancji w czasie głównego płytka z L2000C wykryje zmianę i powiększyć przez porównanie z punktem referencyjnym Układ generuje wyjście przekaźnikowe odpowiednio.
Zestaw punktem odniesienia jest ważne dla jednostki wygenerować poprawny wynik.
Na podstawie technicznych RF, częstotliwość radiowa zostanie wysłany do pracy
Element a element osłonowy, który odetnie prąd generowany przez przyklejonego materiału na elemencie.
W ten sposób, sonda może mierzyć poziom materiału bez wpływu przyklejonego materiału.

● Opis
L2000C jest zaprojektowany i produkowany w oparciu o technologię kontrolera poziomu punkt PRINCO użytkownika. Technika przylegającą Zabezpieczenie przeciwzwarciowe mogą zapewnić dokładny pomiar rzeczywistego poziomu materiału. Dzięki technice zgrzewania powierzchni, L2000C może pracować bardziej niezawodne.
Standardowy próbnik L2000C jest L863C, którego is10mm średnica oraz długość elementu zabezpieczającego wynosi 150mm, całkowita długość sondy jest 450mm. Płaska sonda L890C nadaje się do pomiaru ogromny materiał, który może uniknąć uszkodzenia spowodowanego przez biegun sondy materiału Wallop. I L863WC elastyczna sonda sonda L864C drutu i wysoką temperaturę są dostępne.

● Funkcje
■ Nadaje się do szerokiego zastosowania: może być używany do pomiaru niemal wszystkie rodzaje materiałów, popiół lotny, ziarno, proszek, płyn, materiał śluzowaty, materiały elektryczne i materiał non-elektryczny.
Trzymanie Zabezpieczenie przeciwzwarciowe: ignorować wpływu przyklejonego materiału.
■ Łatwy do sondy: Nie używany do podłączenia sondy i sterownika, które pozwalają użytkownikowi łatwo wyjąć przewód.
■ Nadaje się do stosowania w wysokiej temperaturze i niskiej temperatury: -184 ℃ do 260 ℃, wysokiej czujnik temperatury również być dostępny.
■ Duża pojemność wyjściowy: 2,5A / 230V lub 5A / przekaźnik do 26 V., ze światłem statusu, opóźnieniem 0 ~ 30 sekund.
■ Technic uszczelnienia powierzchni: Anti-wibracje, zapewniają stałą pracę z obwodami.
■ Technic ciśnienia hydraulicznego: Siła nacisku na sondę
■ Gwarancja: Dziesięć lat

● Model: L2000C-XXX (zobacz specyfikację szczegółowo)

● Dane techniczne
Przekaźnik: Styki DPDT wyceniony 7.5A, 7.5A, 115VAC lub 28VDC
Opóźnienie: 0 do 30 sekund, pola zmienne
Zasilanie: 220VAC lub 24VDC
Zasilanie: 3 watów
Czułość: 0.3pF ~ 800pF
Temperatura procesu: -184 ℃ do 260 ℃
(Ceramic sonda może być wybrał temperatura przekracza 260 ℃)
Temperatura pracy: -40 ℃ do 66 ℃
Fail-Safe Mode: bezawaryjnego niski poziom lub wysoki poziom oraz zakres zmienny.
Elektronika Obudowa: Wytrzymała obudowa z aluminium odlew, IP65

● Dane sondy
Montaż śrub: 1 "NPT
Materiał: SS, Teflon
Część stykających się z medium Materiał: SS
Elektryczne Conduit Złącze: PG11 lub 3/4 "NPT
Dla Ex: 1 "NPT
Zależność między ciśnienie i temperatura: 70 kg / cm2 @ -184 ℃
70 kg / cm2 @ 38 ℃
31.5kg/cm2@149℃
24.7kg/cm2@205℃
0 kg / cm2 @ 260 ℃

Regulator poziomu typu RF wysokiej temperatury, antykorozyjne typ, z sondą kablową lub sondy płyta może być opcjonalne.
